Doppelwandiger Plattenwärmetauscher

Hohe Zuverlässigkeit, überragende Effizienz!

Die doppelwandigen Plattenwärmetauscher von Tanpera sind für kritische Anwendungen konzipiert, bei denen eine Vermischung der Flüssigkeiten absolut unerwünscht ist. Der spezielle Spalt zwischen den beiden Platten sorgt für maximale Sicherheit und Haltbarkeit.

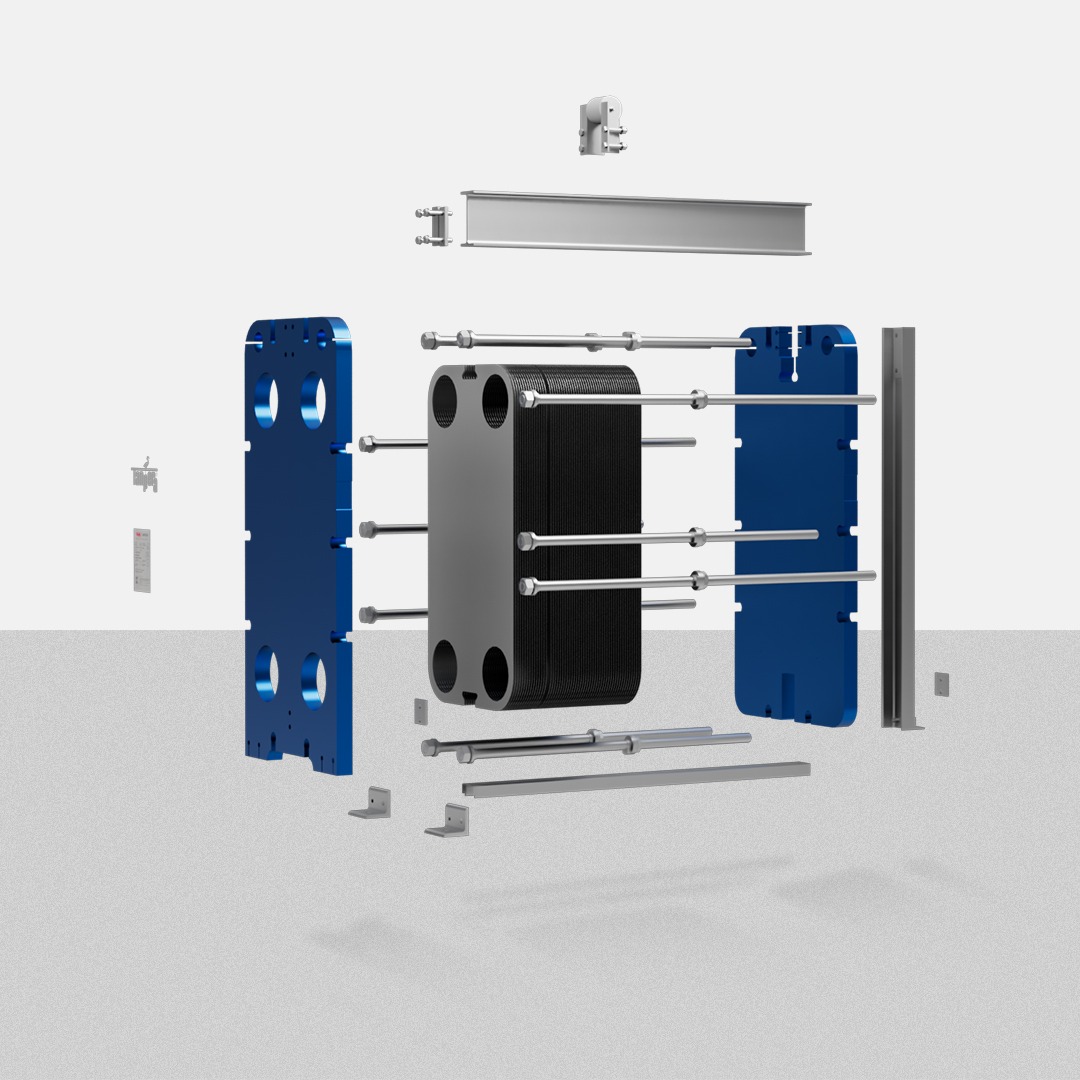

Plattenpakete werden gebildet, indem zwei separate Platten durch Laserschweißen flach aufeinander gelegt werden. Dieses Wärmetauschermodell, bei dem eine Dichtung zwischen den einzelnen Plattenpaketen angebracht wird, bietet die Vorteile des traditionellen Plattenwärmetauschers mit Dichtung und kann auch problemlos in Anwendungen eingesetzt werden, bei denen die Abdichtung eine große Rolle spielt.



Beschreibung

Was ist ein doppelwandiger Plattenwärmetauscher?

Tanpera doppelwandige Plattenwärmetauscher werden häufig in Anwendungen eingesetzt, bei denen sich zwei Flüssigkeiten nicht miteinander vermischen dürfen. Die doppelwandige Konstruktion besteht aus einem Plattenpaar und dank des Zwischenraums zwischen diesen Paaren werden die Flüssigkeiten im Falle eines möglichen Plattenbruchs direkt in die äußere Umgebung geleitet. Diese innovative Struktur sorgt dafür, dass die Risiken minimiert und die Zuverlässigkeit erhöht wird. Diese Wärmetauscher, die in kritischen Sektoren wie der Chemie-, Pharma- und Lebensmittelbranche bevorzugt werden, bieten eine hohe Leistung auf industriellem Niveau.

Prinzip der Arbeitsweise

Das Funktionsprinzip der doppelwandigen Plattenwärmetauscher von Tanpera basiert auf der Gewährleistung der Sicherheit durch die doppelschichtige Plattenstruktur.

  • Beide Flüssigkeiten zirkulieren auf verschiedenen Seiten der Plattenpaare, die vollständig voneinander isoliert sind.

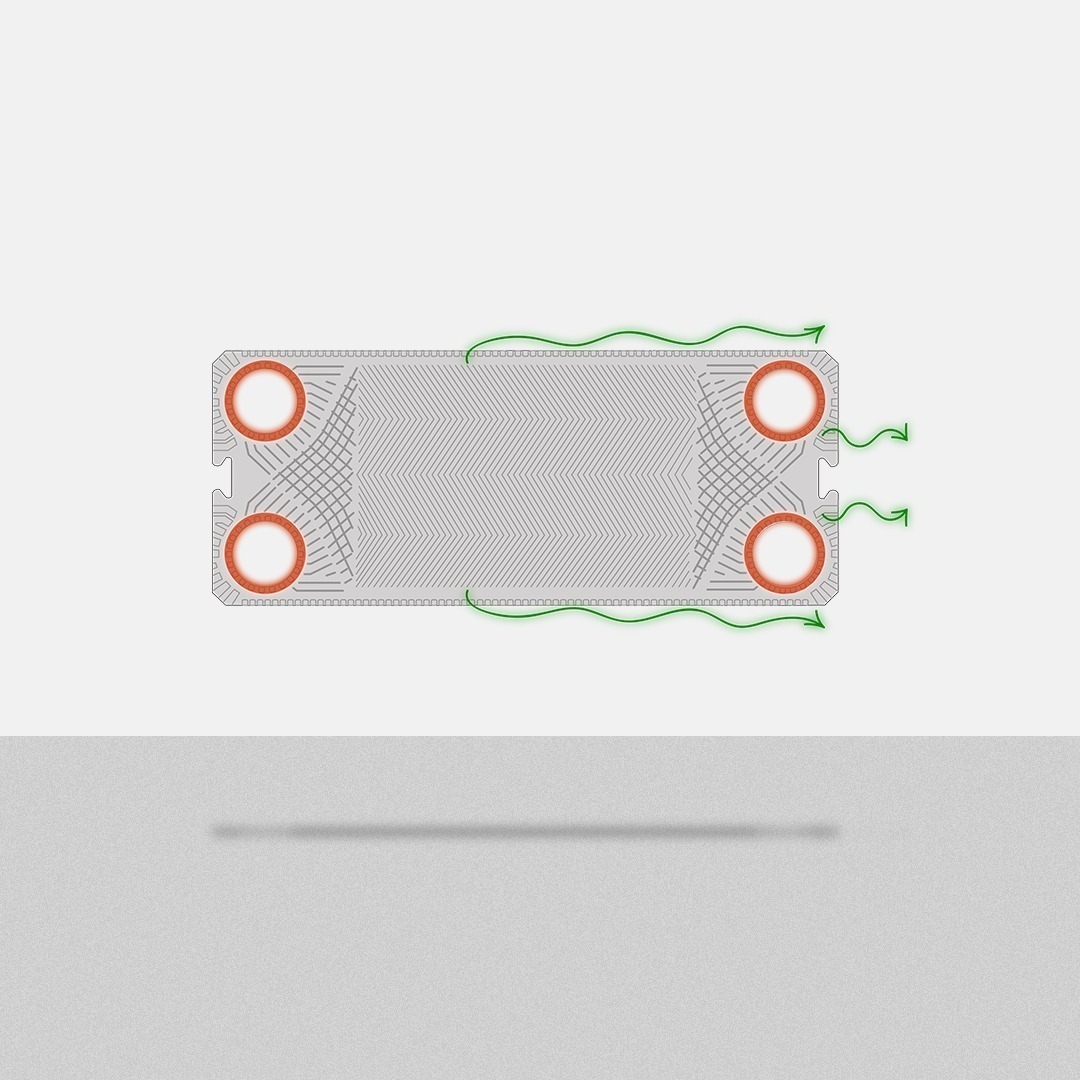

  • Der Spalt zwischen den Platten sorgt dafür, dass die Flüssigkeit bei eventuellen Lecks in die äußere Umgebung und nicht in die andere Flüssigkeit geleitet wird.
  • Diese Konstruktion bietet eine zuverlässige Wärmeübertragung auch unter hohen Druck- und Temperaturbedingungen.

Vorteile

  • Hohe Verlässlichkeit: Das Risiko der Vermischung von Flüssigkeiten bei möglichen Plattenpannen wird vollständig eliminiert.
  • Langlebigkeit: Das doppelwandige Design sorgt für eine lange Nutzungsdauer, selbst unter rauen Bedingungen.
  • Einfache Wartung: Die Schadensquelle wird schnell identifiziert, was die Wartungszeiten reduziert.
  • Hohe Leistung: Bietet eine effektive Wärmeübertragung und Energieeffizienz.
  • Breite Palette an Materialoptionen: Möglichkeit der Herstellung aus Materialien wie Edelstahl und Titan je nach Anwendungsbedarf.

Technische Daten

Technische Daten

  • Maximale Druckbeständigkeit: 16 bar
  • Temperaturbereich: -10°C bis +180°C
  • Material der Platte: Rostfreier Stahl (AISI 316), Titan
  • Material der Dichtung: EPDM, NBR, VITON

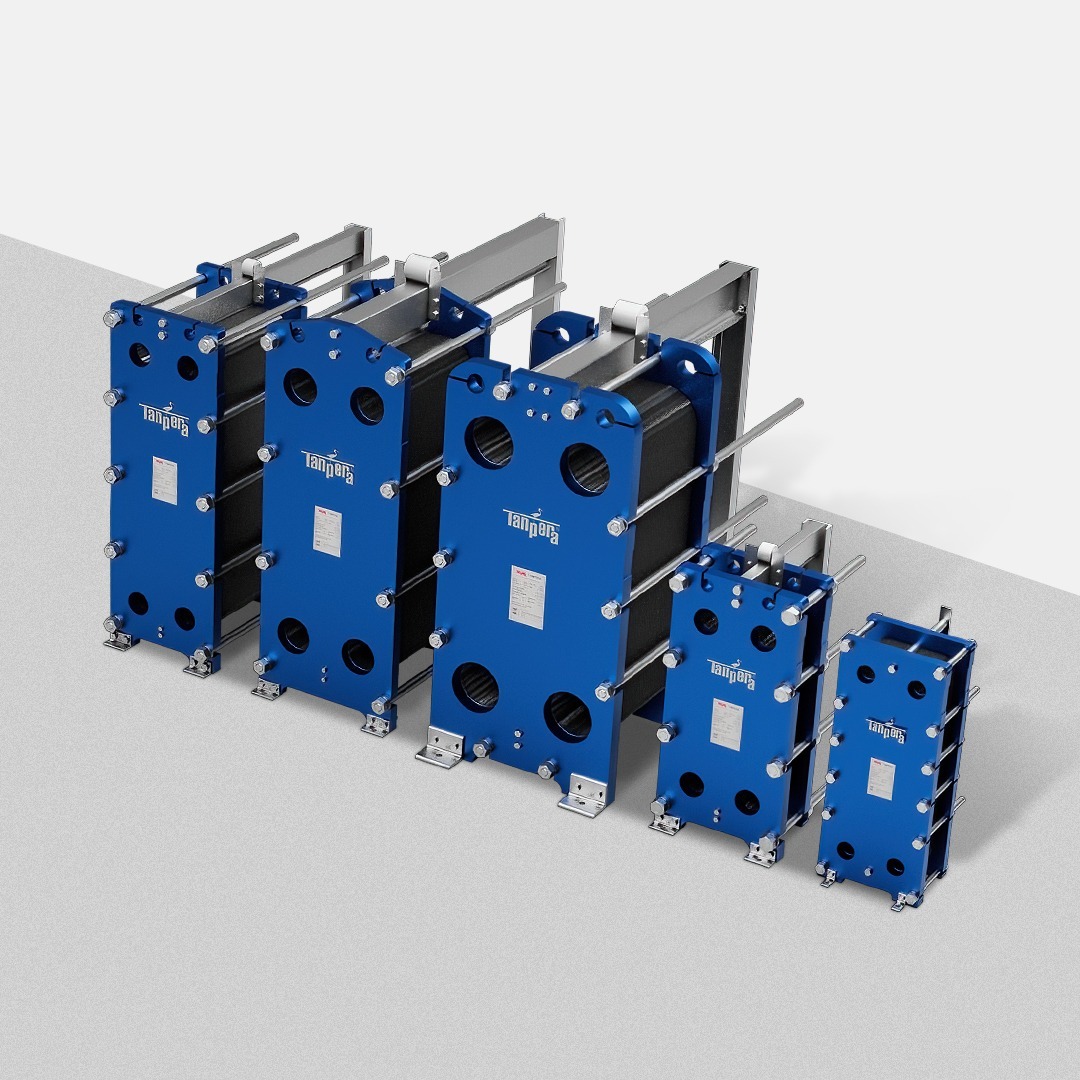

  • Abmessungen: Modulares Design für verschiedene Kapazitäten geeignet

Produkt Video

Bereiche der Nutzung

Anwendungsbereiche

  • Chemische Industrie: Ermöglicht die Temperaturkontrolle und sichere Wärmeübertragung von chemischen Substanzen.
  • Pharmazeutische Industrie: In der pharmazeutischen Produktion wird es verwendet, um das Risiko der Vermischung von Flüssigkeiten zu verhindern.
  • Lebensmittelindustrie: Wird in hygienischen Anwendungen verwendet, in Prozessen, bei denen Temperaturkontrolle und Flüssigkeitstrennung entscheidend sind.
  • Energiesektor: Sorgt für eine sichere Wärmeübertragung in Energierückgewinnungssystemen.
  • Petrochemie: Zum sicheren Erhitzen und Kühlen von aggressiven und korrosiven Flüssigkeiten.
