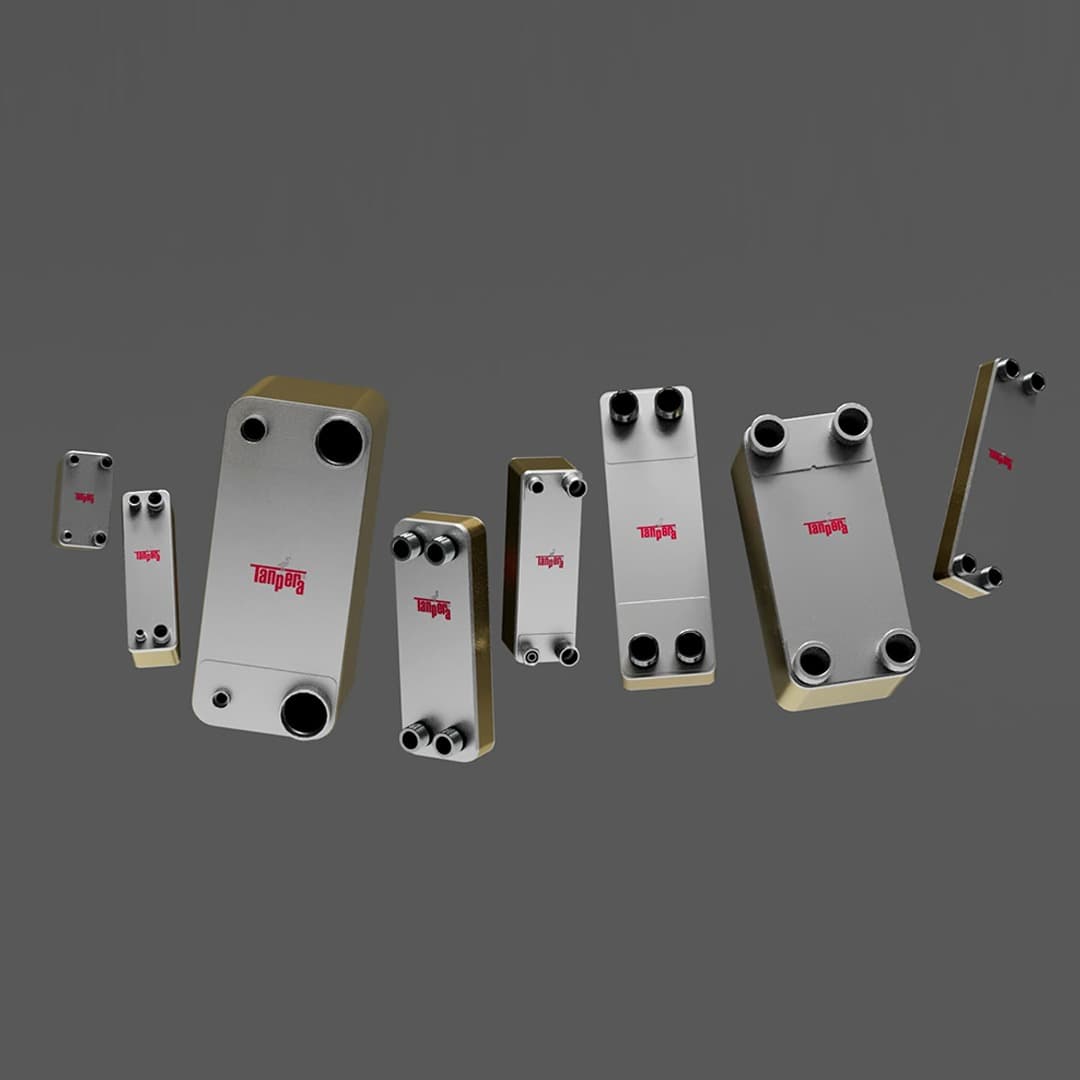

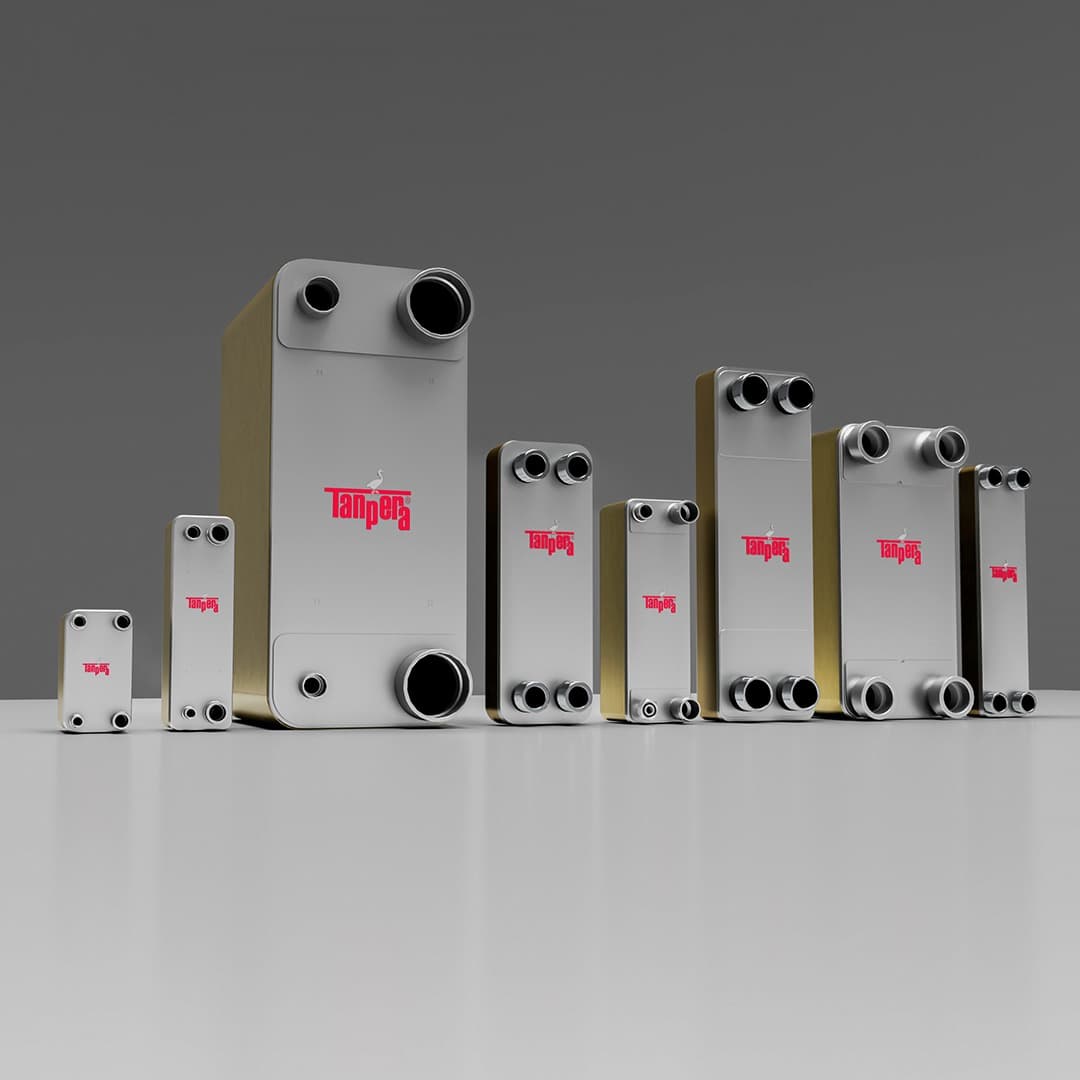

Kupfergelöteter Plattenwärmetauscher
Plate Heat Exchangers
Tanpera kupfergelötete Plattenwärmetauscher werden dank ihrer kompakten Abmessungen für die Kühlung von Hydrauliköl, Warmwassererzeugung mit Dampf, als Verdampfer, Kondensator und Economizer in Kälteanlagen und Wärmepumpen sowie in Trinkwarmwasser-Heizsystemen eingesetzt. Dimensionierung, Fertigung und technischer Kundendienst werden vom Tanpera-Projektteam bereitgestellt.
Über den kupfergelöteten Plattenwärmetauscher
Tanpera kupfergelötete Plattenwärmetauscher werden dank ihrer kompakten Abmessungen für die Kühlung von Hydrauliköl, Warmwassererzeugung mit Dampf, als Verdampfer, Kondensator und Economizer in Kälteanlagen und Wärmepumpen sowie in Trinkwarmwasser-Heizsystemen eingesetzt. Dimensionierung, Fertigung und technischer Kundendienst werden vom Tanpera-Projektteam bereitgestellt.
Bauweise gelöteter Plattenwärmetauscher
Dank kompakter Abmessungen werden sie für die Kühlung von Hydrauliköl, Warmwassererzeugung mit Dampf, als Verdampfer, Kondensator und Economizer in Kälteanlagen und Wärmepumpen sowie in Trinkwarmwasser-Heizsystemen eingesetzt.
Leistung und Zuverlässigkeit
Hohe Druckbeständigkeit und für beengte Räume geeignete Geometrie sind besonders in Gebäudeinstallationen und Paketgeräteanwendungen vorteilhaft. Tanpera gelötete Wärmetauscher werden mit Werkstoff- und Leistungsoptionen entsprechend den Projektanforderungen angeboten.
Hauptmerkmale
- Hohe Dichtheit durch gelötete Plattenverbindungen ohne Dichtungen.
- Kompakte Geometrie; geeignet für Sekundärkreise, Kombi- und Hausanwendungen sowie geschlossene Kühlkreise.
- Effiziente Wärmeübertragung bei beengten Platzverhältnissen und hoher Druckbeständigkeit.
Installation und Inbetriebnahme
Vor der Installation sollten hydraulische Anschlüsse, Filtration und die Ausdehnungslösung gemäß der Projektplanung ausgelegt werden. Bei der Inbetriebnahme sind Druckprüfung, Durchflussregelung und Temperaturkontrolle durchzuführen. Das Tanpera-Technikteam bietet Vor-Ort-Unterstützung und Schulung.
Kundendienst
Die Systemeffizienz wird durch regelmäßige Inspektion und Leistungsmessung langfristig erhalten.
Häufig gestellte Fragen
Ein kupfergelöteter Plattenwärmetauscher ist ein kompakter, dichtungsfreier Wärmetauscher, bei dem Edelstahlplatten dauerhaft mit Kupfer- oder Nickellot verbunden sind. Die beiden Medien tauschen im Gegenstrom in den Plattenkanälen Wärme aus; die Abdichtung erfolgt durch die Lötverbindung, der Wartungsaufwand ist gering. Besonders bevorzugt in Sekundärkreisen, Kombi- und Hausanwendungen sowie geschlossenen Kühlleitungen.
Da keine Dichtung verwendet wird, ist das Leckagerisiko gering, der Körper sehr kompakt und der Einbauplatz minimal. Hohe Druckbeständigkeit macht sie für Kältemittelkreise und Hochdruckanlagen sicher. Nachteil: Platten sind nicht demontierbar; Reinigung erfolgt durch chemisches Spülen oder Gegenstrom. Leistungssteigerung ist stärker begrenzt als bei gedichteten Modellen.
Platten sind AISI-316-Edelstahl; die Lötverbindung ist kupfer- oder nickelführend. Anschlussnippel können Edelstahl oder Messing sein. Die Werkstoffkombination wird in der Projektphase entsprechend MedienChemie und Temperaturbereich geprüft.
Häufig in Kombi- und Haus-Sekundärkreisen, Kondensator-/Verdampfer-Seitenkreisen von Kälteanlagen, Wärmepumpensystemen, Solaranlagen und kleinen bis mittleren HLK-Projekten. Abmessungen für beengte Räume sind in Gebäudeinstallationen ein Vorteil.
Je nach Modell und Lotart sind Betriebsdruck bis 30 bar und ein breiter Temperaturbereich möglich. Kältemitteltyp in Kühlkreisen sowie maximale Temperatur und Druck in HLK-Anwendungen sollten in der Projektplanung geprüft werden. Genaue Grenzwerte entnehmen Sie dem technischen Datenblatt.
Volumenstrom, Temperaturdifferenz und zulässiger Druckverlust sind die Hauptparameter. Da gelötete Wärmetauscher mit festem Plattenpaket geliefert werden, ist die richtige Modellauswahl entscheidend. Das Tanpera-Ingenieurteam empfiehlt ein passendes Modell und Anschlussmaß anhand Ihrer Anwendungsdaten.
Da keine Dichtung vorhanden ist, entfällt periodischer Dichtungswechsel; Filtration und Wasserqualität sind wichtig zur Korrosionsvermeidung. Bei Leistungsabfall können Gegenstrom oder zugelassene Reinigungslösungen eingesetzt werden. Da der gelötete Körper nicht geöffnet werden kann, kann schwere Verschmutzung die Planung einer Neuanlage erfordern.
Sie können die deutsche Broschüre und Bedienungsanleitung als PDF im Reiter Dokumente auf der Produktseite herunterladen. Aktuelle technische Unterlagen werden regelmäßig in diesem Bereich veröffentlicht.
Übermitteln Sie Ihre Projektdaten über das Angebotsformular auf der Produktseite oder kontaktieren Sie unser Vertriebsteam unter sales@tanpera.com. Unser Ingenieurteam meldet sich für Dimensionierung und Preisgestaltung auf Basis Ihrer Projektdaten.
